THE NOW BUILDING, OUTERNET LONDON
Ort
London, UKArchitekt
OrmsFakten
FRENER & REIFERMontagezeitraum:
2018 – 2019
FRENER & REIFER
Planung:
2017 – 01.2018
FRENER & REIFER ist u.a. für die Planung, Fertigung und Montage der vollständig öffenbaren Fassade vom St. Giles Circus verantwortlich.
Das Projekt wurde mit einem Facade 2022 Design and Engineering Award in der Kategorie Innovation (UK) ausgezeichnet. Der renommierte Award wird jährlich von der Society of Facade Engineers für herausragende Leistungen im Fassadenbau vergeben.

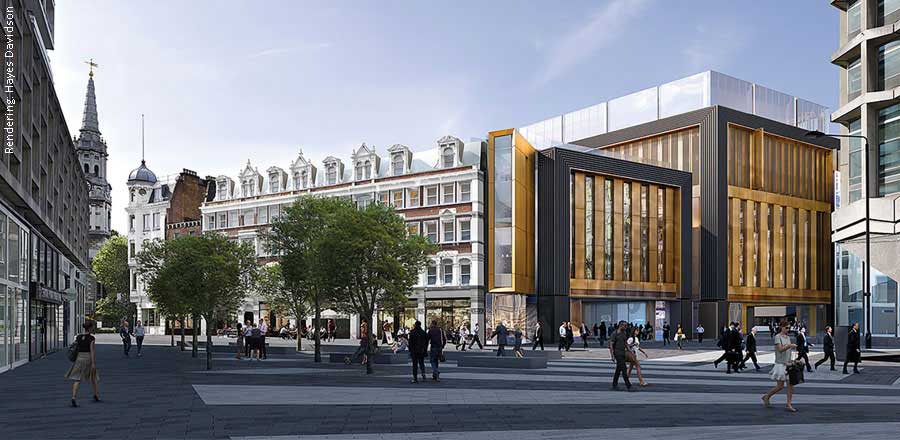

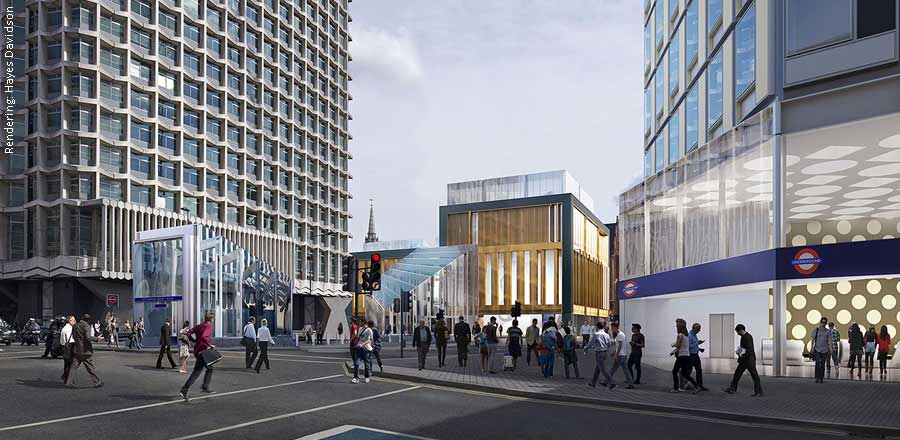

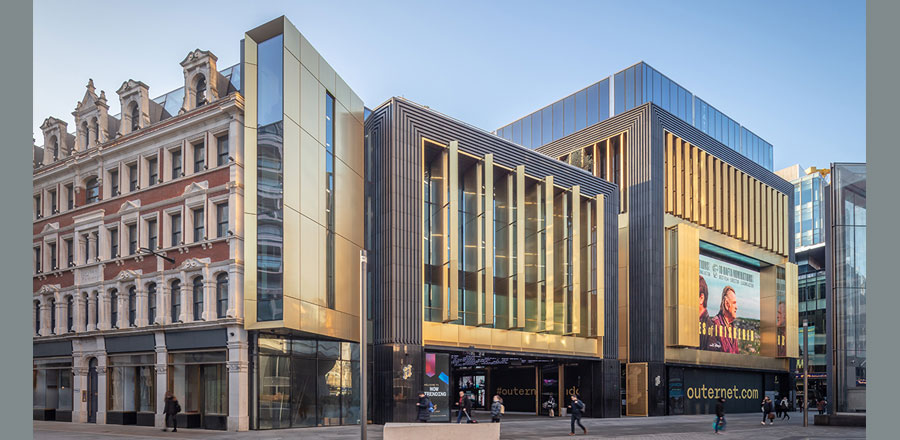

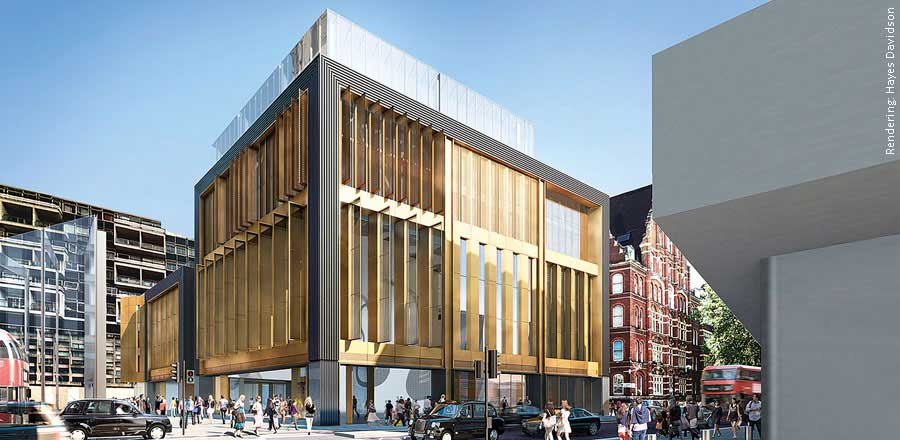

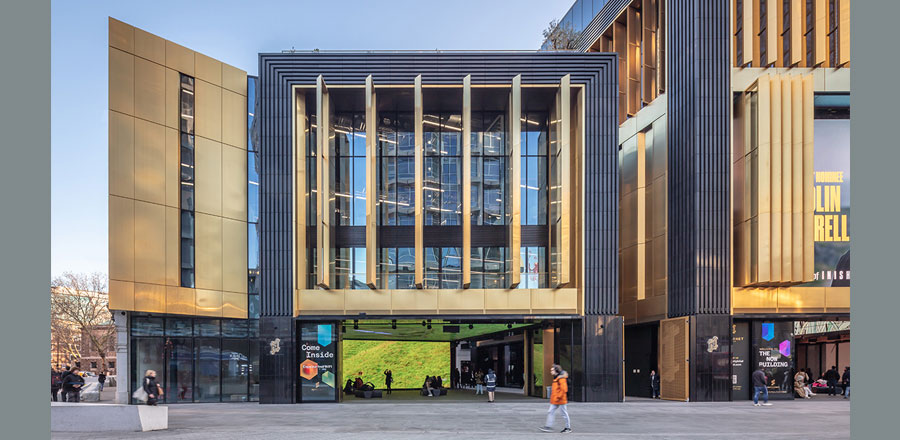

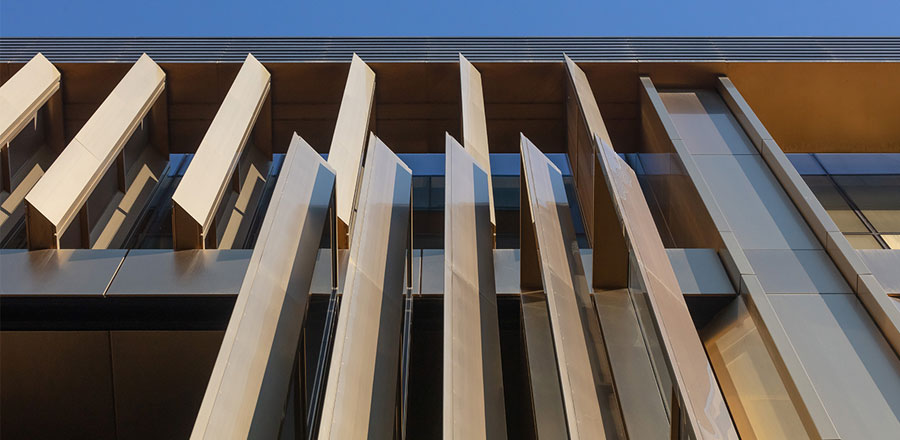

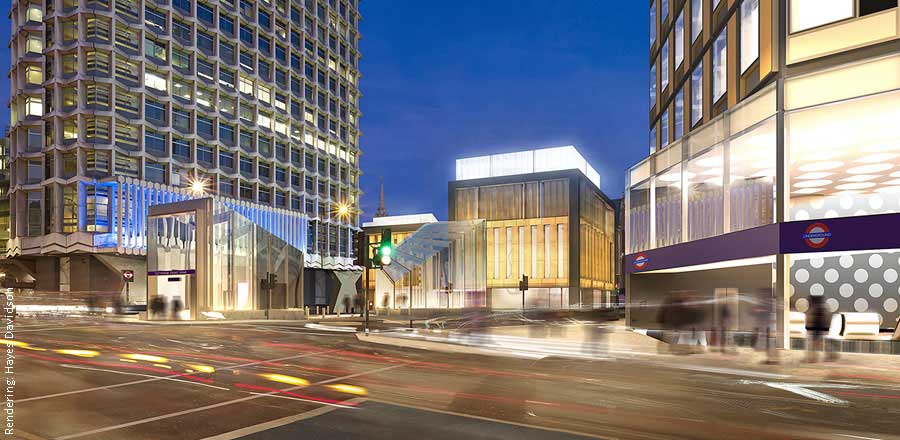

St. Giles Circus im Herzen Londons, ist ein öffentlich zugängliches Gebäude am östlichen Ende der Oxford Street, in welchem Kultur, Kreativität, Handel und Inspiration aufeinandertreffen. Der Bau beeindruckt durch eine vollständig öffenbare Fassade. 18 gigantische 10 x 2,5 m große Lamellenelemente der Fassade können gedreht und vollständig verfahren werden, sodass man von außen in den Showroom Innenraum blicken kann. Die teilweise verglasten Elemente haben eine Edelstahlblech Verkleidung mit einer goldfarbenen, titanbeschichteten Oberfläche.
Leistungsumfang
- Technische Planung, Fertigung, Montage mit Inbetriebnahme: Neubau

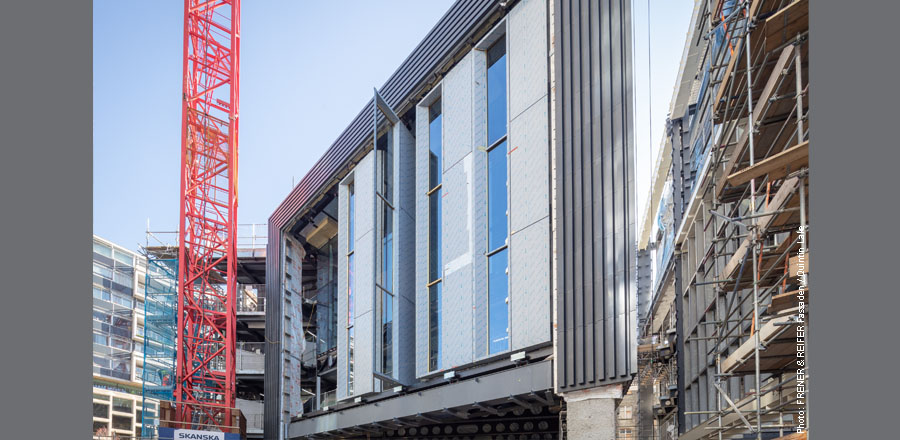

- 1.000 m² thermische Edelstahl-Fassade bestehend aus 24 Edelstahl-Portalen im Format 2,5m x 10m mit gold-titanbeschichteter Oberfläche und in die jeweiligen Flügel integrierten insgesamt 150m² Isolierverglasung.
- 900 m² thermische Edelstahl-Fassade bestehend aus 48 fixen, um 90° gedrehten Portalen im Format 1,30m x 6m
- 600 m² Glas-Schiebeelemente die teilweise in Fassadengaragen parkiert werden können in den Formaten: 2 m breite x 4 m hohe Schiebeelemente mit SSG-Verglasung im Erdgeschoss, 51 Schiebetüren im Format 2m x 4m, 32 Schiebetüren in Formaten von 1,6-1,8m x 4 m
- 1.600 m² vorgehängte Glasfassade

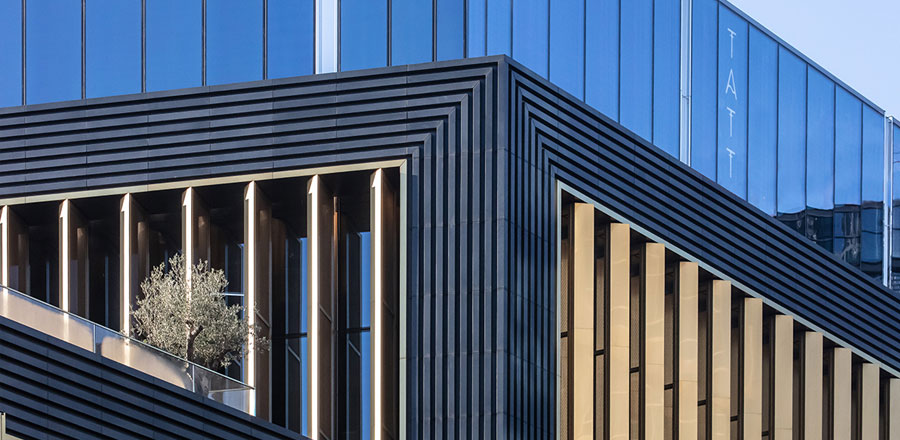

- 1.200 m² vorgehängte, hinterlüftete Edelstahl-Fassade
- 200 m² Glasbalustraden aus Verbundglasscheiben
- 167 m² Oberlichtverglasungen
- 320 m² Aluminium-Glas Schwing- und Schiebetüren
- 390 m² Paneel Fassade
- 215 m² Lüftungsklappen aus Aluminium
- 205 m² Rollläden
- 75 m² Glasfassade und Eingangstüren

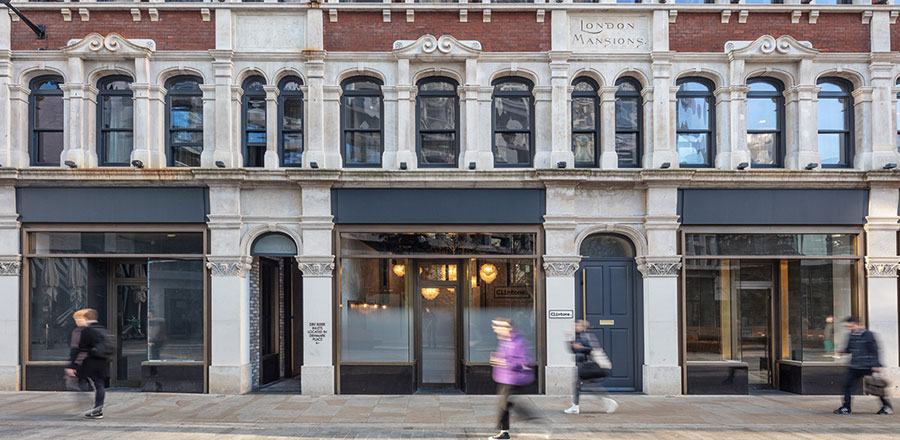

- 75 m² Fensterelemente Altbau
- 75 m² Shop-Glasfassaden mit Drehtüren
- 130 m² durchgehende Mansardenverglasungen mit direkten Blechanschlüssen zu den historischen Erker-Konstruktionen

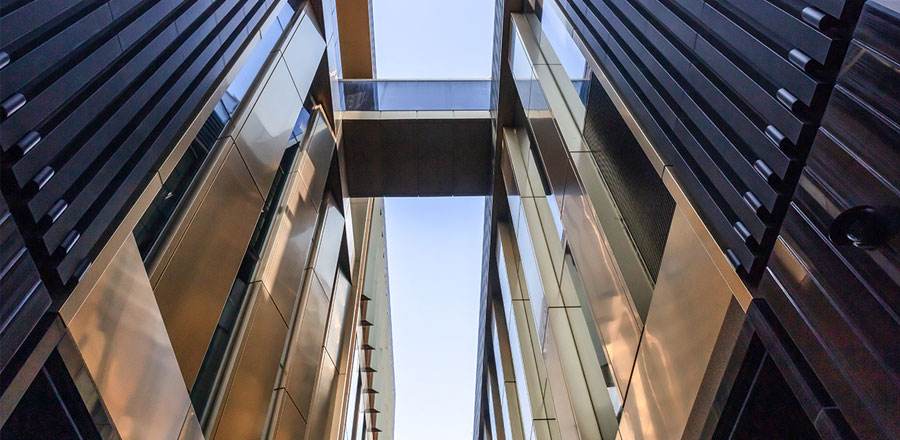

- Verbindungsbaukörper zum Neubau als Ganzglaslösung in Stahlaufsatzkonstruktion
Innovationen / Herausforderungen
- Entwicklung und Realisierung der Fassadeninnovation, insbesondere des dynamischen Großlamellensystems in vorgeschaltetem PCSA (Pre-Construction-Service-Agreement) einschließlich Performance Mock-up.
- Handling einer Vielzahl von Fassadentypen im Großprojekt.

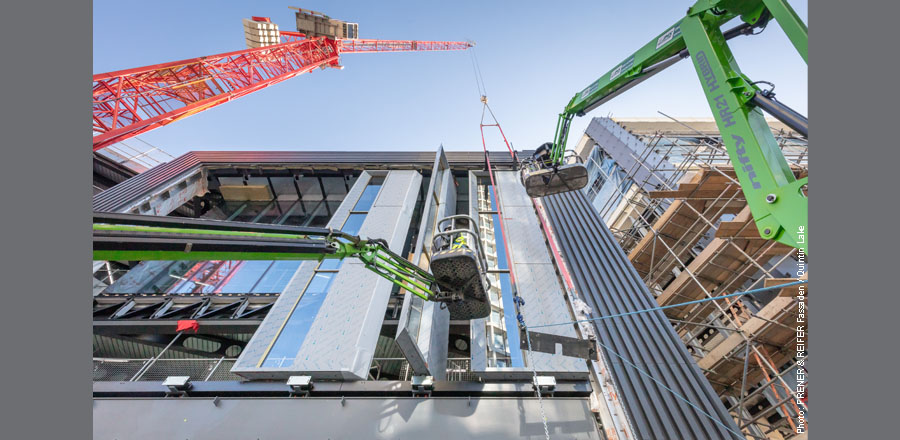

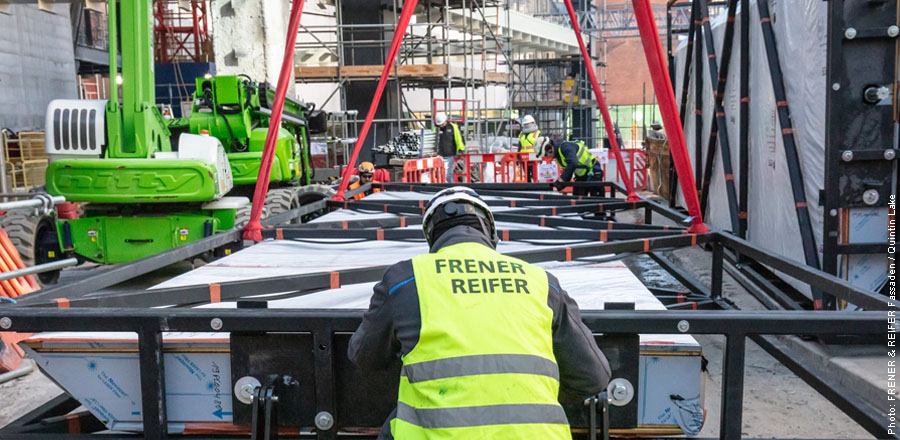

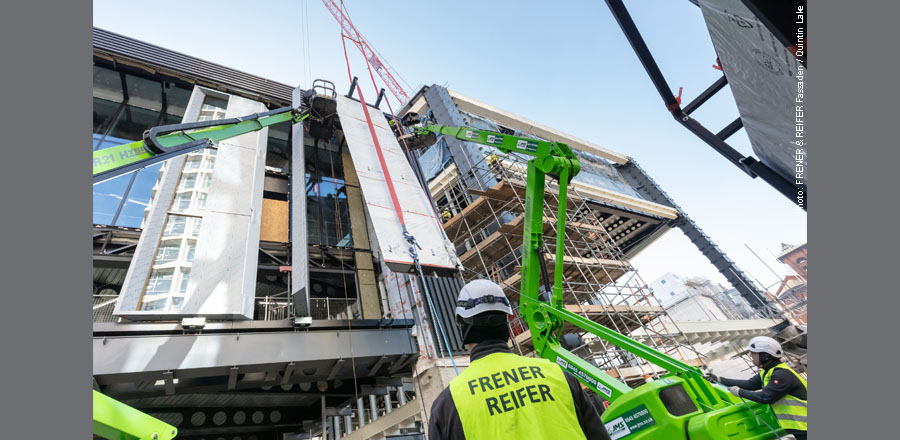

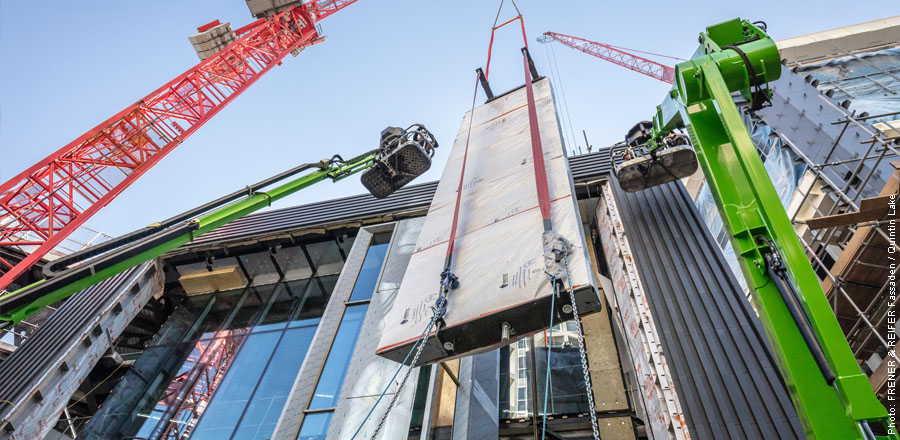

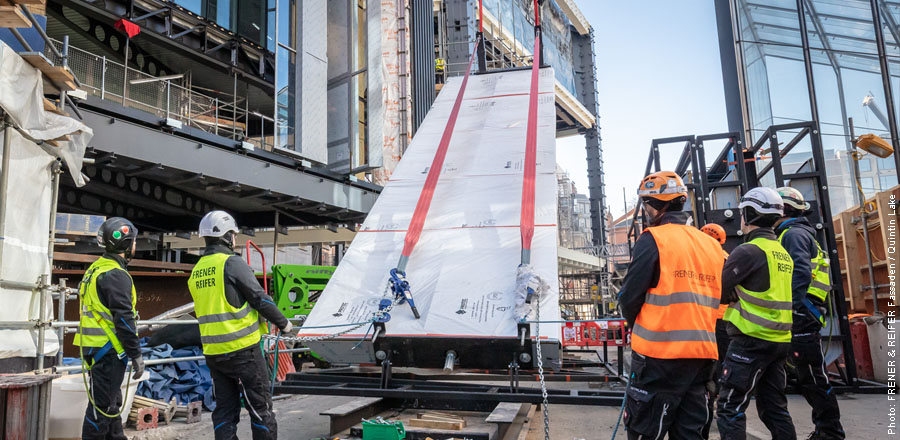

- Schwierigste Baulogistik nach „just in time“- Verfahren im Stadtzentrum von London.
Das Projekt wurde mit einem Facade 2022 Design and Engineering Award in der Kategorie Innovation (UK) ausgezeichnet. Der renommierte Award wird jährlich von der Society of Facade Engineers für herausragende Leistungen im Fassadenbau vergeben.
