Foster Pavillon
Ort
Madrid, SpanienArchitekt
Norman FosterFakten
FRENER & REIFER Montagezeitraum:5 Wochen
FRENER & REIFER Ausführungszeitraum:
10.2016 – 05.2017
FRENER & REIFER FRENER & REIFER war für die vollständige Planung, Fertigung und Montage der tragenden Gebäudehülle aus Glas, und die Dreh- und Wendeflügeltür mit filigranen Edelstahlprofilen verantwortlich.
Projektbeschreibung

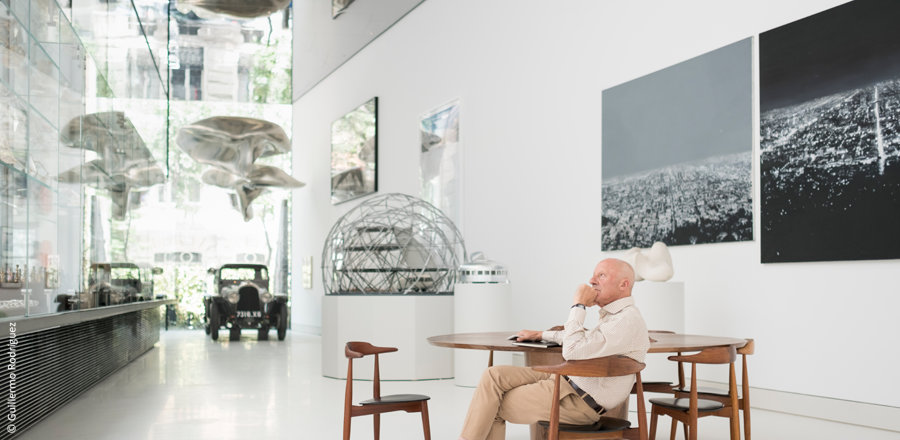

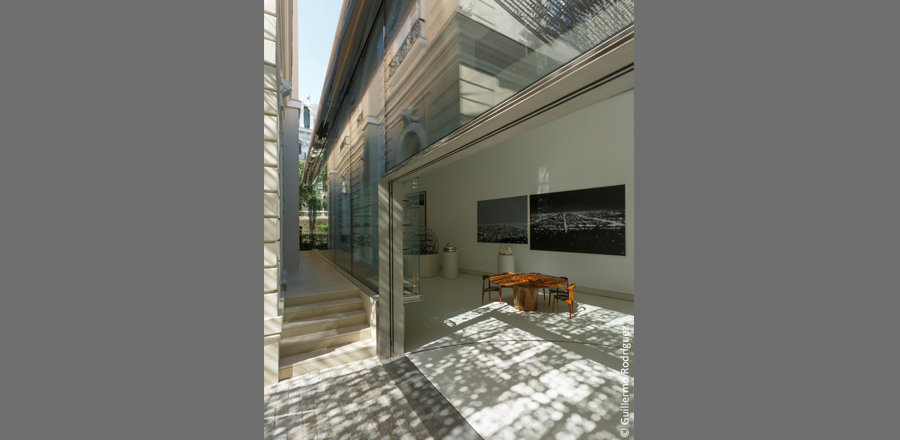

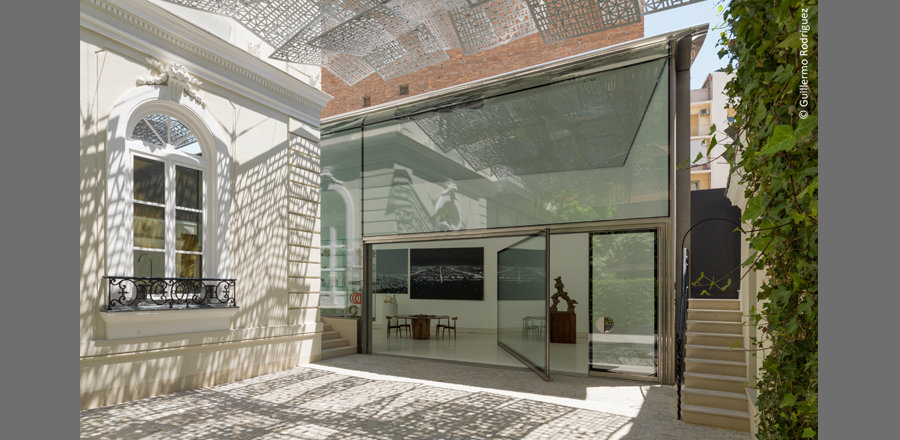

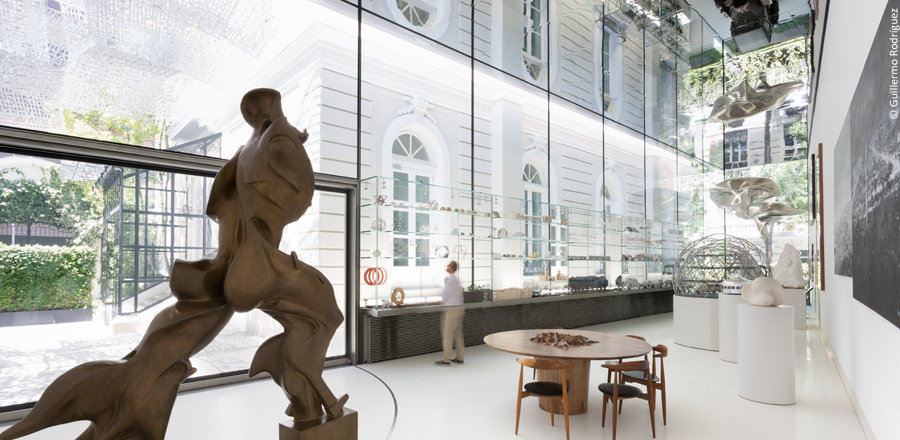

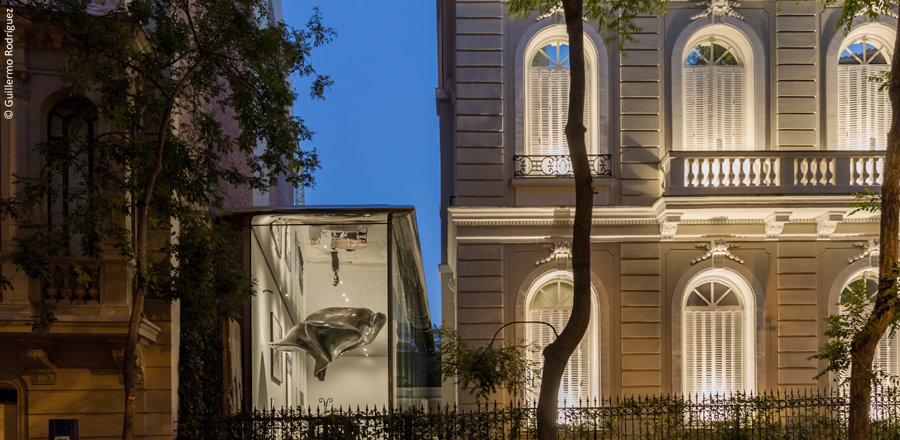

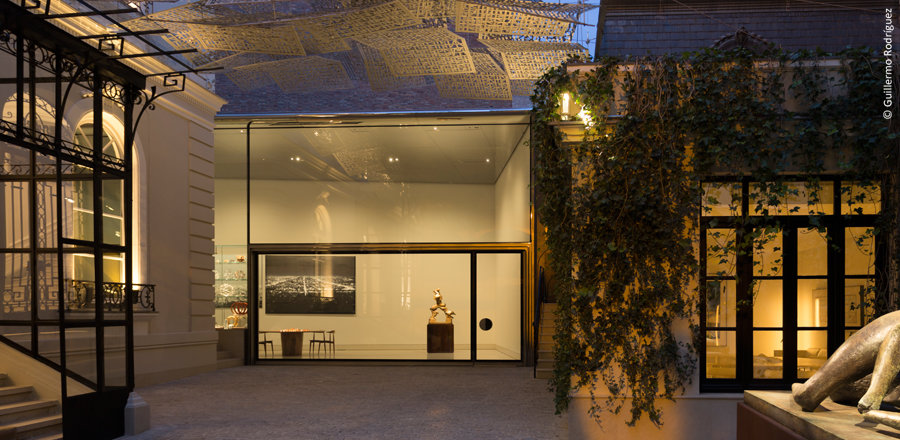

Der Foster Pavillon, wurde im Innenhof eines denkmalgeschützen Palastes in Madrid neu errichtet. Der Stiftungsbau der an zwei Seiten vollständig verglast ist und in dessen Inneren sich Ausstellungsflächen befinden, verfügt im Eingangsbereich über eine große öffenbare Wendeflügeltür mit eleganten Edelstahlprofilen.Leistungsumfang

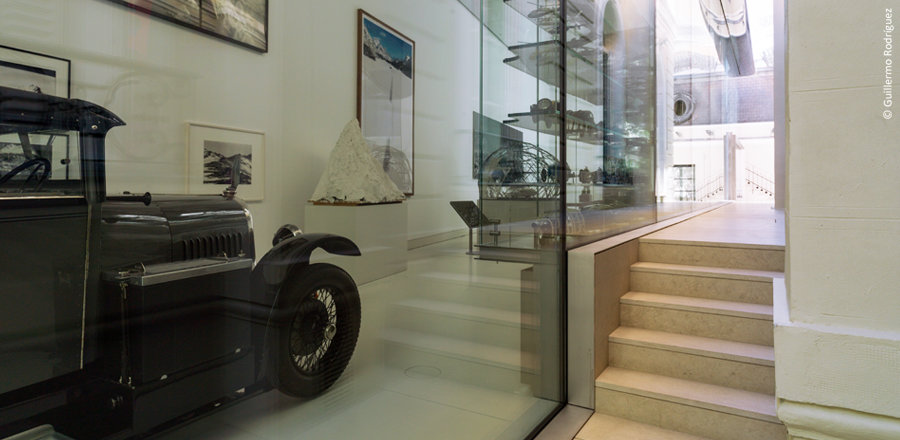

FRENER & REIFER Planung, Fertigung und Montage:- 160 m2 große Glasfassade: Eine Tragende, L-förmige Ganz-Glas Konstruktion, bestehend aus neun großformatigen fünfschichtigen Verbundscheiben.

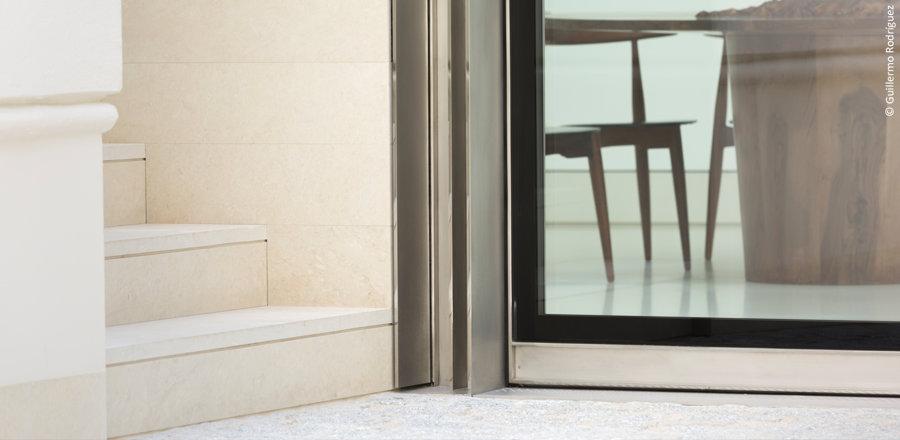

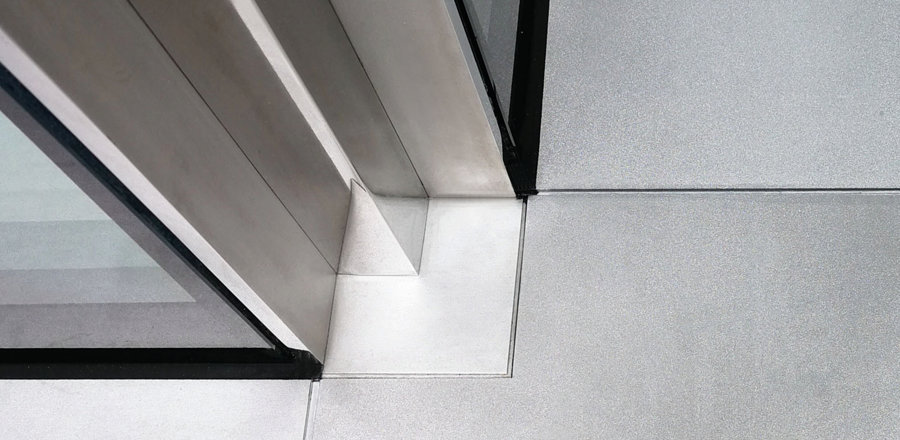

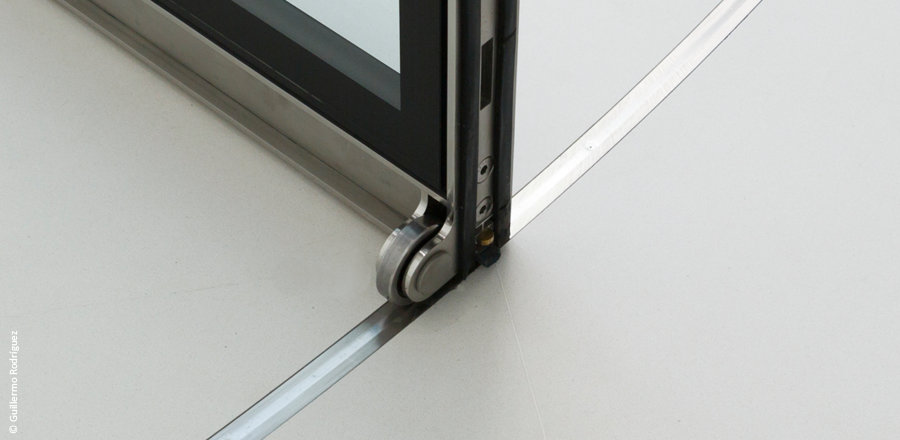

- 5,6 x 2,8 m, 3t Wendeflügel: Die gigantische 3 t schwere Wendeflügeltür, hat filigrane, mit dem Glas verbundene Profile aus glasperlengestrahltem, spiegelpoliertem Edelstahl mit 8 mm Sichtkanten.
- Drehtür: 2,8 x 1,2 m große Tür mit einem spiegelpolierten Türgriff in Ringform, der von Norman Foster entworfen worden ist.
Innovationen / Herausforderungen
- Extrem knapper Zeitrahmen für die Planung, Fertigung und Montage.
- Technische anspruchsvolle Neuentwicklung des filigranen, Edelstahlrahmens für die Wendeflügeltür.

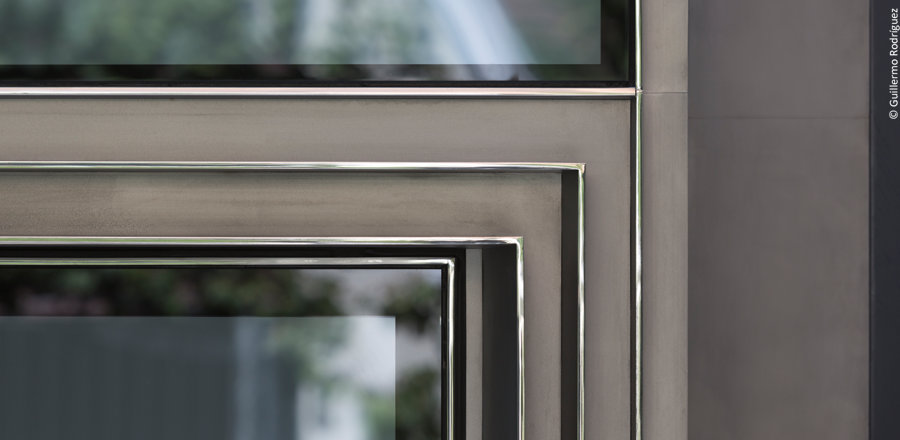

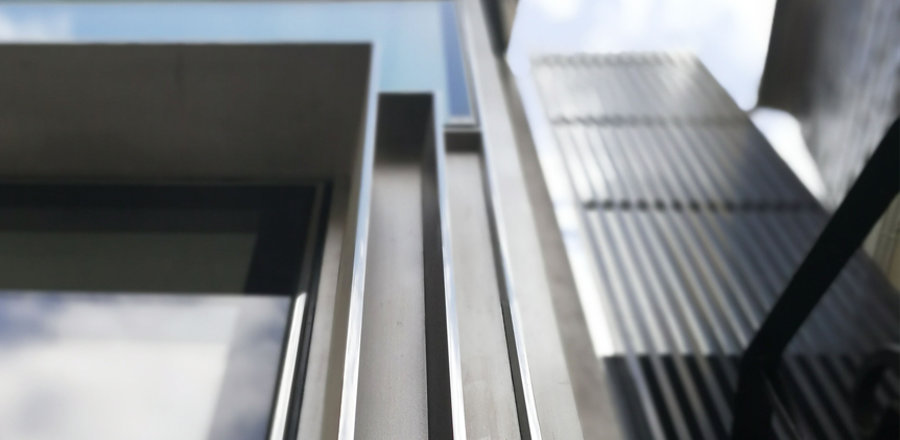

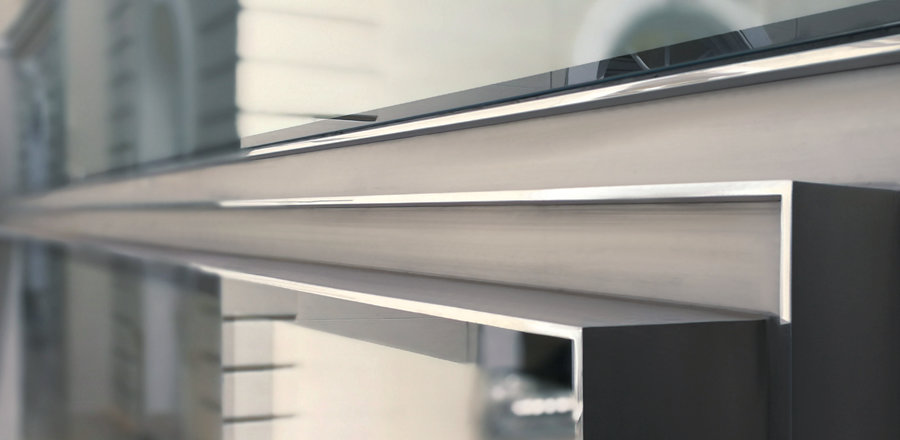

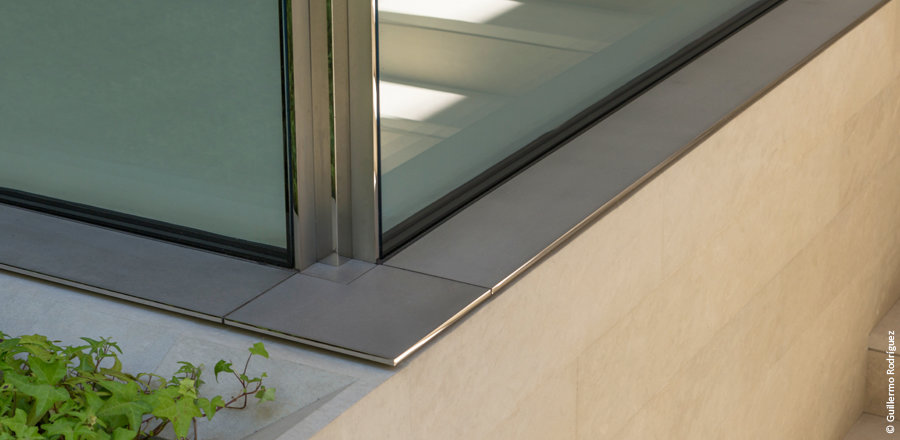

- Spiegelpolierte Edelstahlprofile wurden zur optischen Verbesserung zusätzlich in die Fensterfugen eingesetzt.

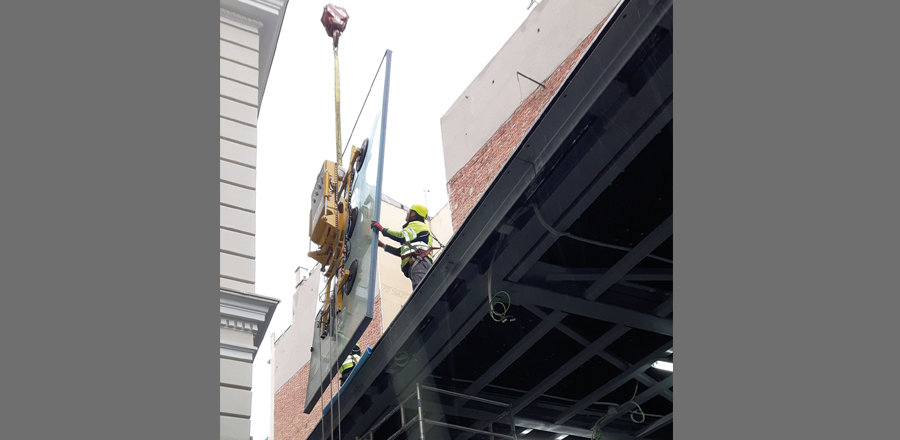

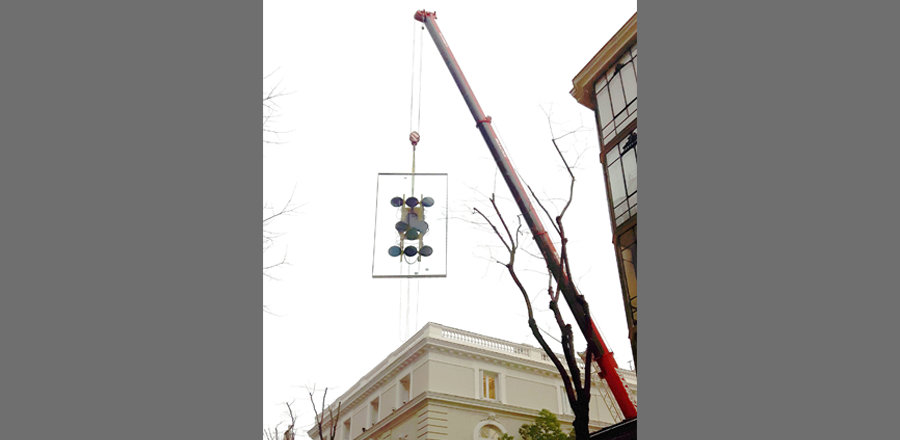

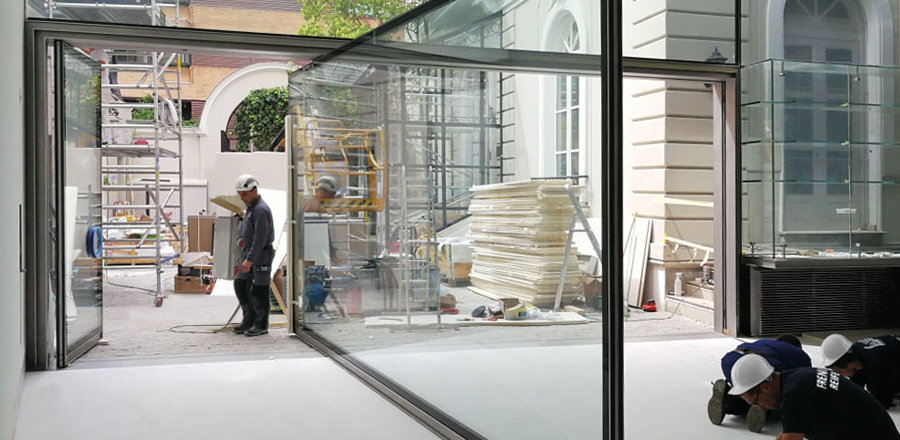

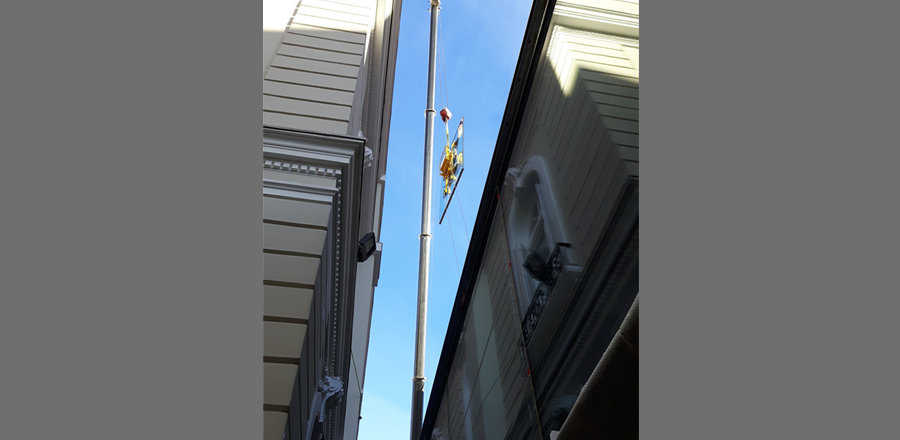

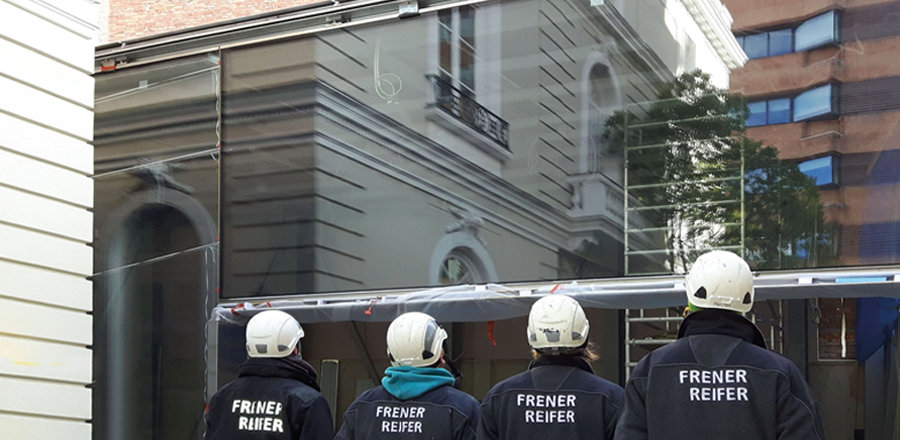

- Schwierige Montagesituation: Alle Fassadenelemente mussten auf der schwer zugänglichen innerstädtischen Baustelle über ein dreigeschossiges Gebäude gehoben und dann präzise zwischen eine 2,5 m breite Häuserschlucht gefädelt und dort montiert werden.
- Minimale Montagetoleranz bei der Wendeflügeltür.
